Pa Lăng Xích Kéo Tay Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động, Ưu Điểm Và Kinh Nghiệm Chọn Mua

Nếu pa lăng xích lắc tay là ông vua trong các không gian hẹp, thì pa lăng xích kéo tay chính là “người hùng thầm lặng” có mặt ở hầu hết mọi xưởng cơ khí, công trường xây dựng và kho bãi hiện nay. Đây là thiết bị nâng hạ bằng tay kinh điển nhất, giúp con người dịch chuyển các vật thể nặng hàng tấn lên cao một cách nhẹ nhàng.

Bài viết này sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý vận hành cho đến những lưu ý sống còn để sử dụng pa lăng xích kéo tay an toàn, hiệu quả.

1.Pa lăng xích kéo tay là gì?

Pa lăng xích kéo tay (tên tiếng Anh: Chain Block hoặc Hand Chain Hoist) là thiết bị nâng hạ hàng hóa, vật nặng theo phương thẳng đứng bằng cách sử dụng sức người làm nguồn động lực chính thông qua việc kéo một chuỗi xích vô tận.

Điểm khác biệt lớn nhất của dòng kéo tay so với dòng lắc tay là người vận hành không cần đứng ngay sát thân máy. Bạn có thể đứng ở dưới mặt đất, cách xa điểm treo pa lăng vài mét và kéo dây xích để nâng vật ở trên cao. Dải tải trọng của pa lăng kéo tay cực kỳ rộng, trải dài từ $0.5$ tấn, $1$ tấn, $2$ tấn, $3$ tấn, $5$ tấn cho đến $20$ tấn, thậm chí là $30$ tấn.

Nhờ cơ cấu truyền động cơ học, người vận hành chỉ cần dùng một lực kéo tương đối nhỏ để nâng những vật có trọng lượng từ vài trăm kilôgam đến hàng chục tấn. Đây là thiết bị được sử dụng rộng rãi trong các nhà máy, xưởng cơ khí, kho hàng, công trình xây dựng, gara sửa chữa ô tô, lắp đặt máy móc và nhiều lĩnh vực công nghiệp khác.

Ưu điểm nổi bật của pa lăng xích kéo tay là không cần nguồn điện, dễ sử dụng, chi phí đầu tư thấp, độ bền cao và phù hợp với nhiều điều kiện làm việc.

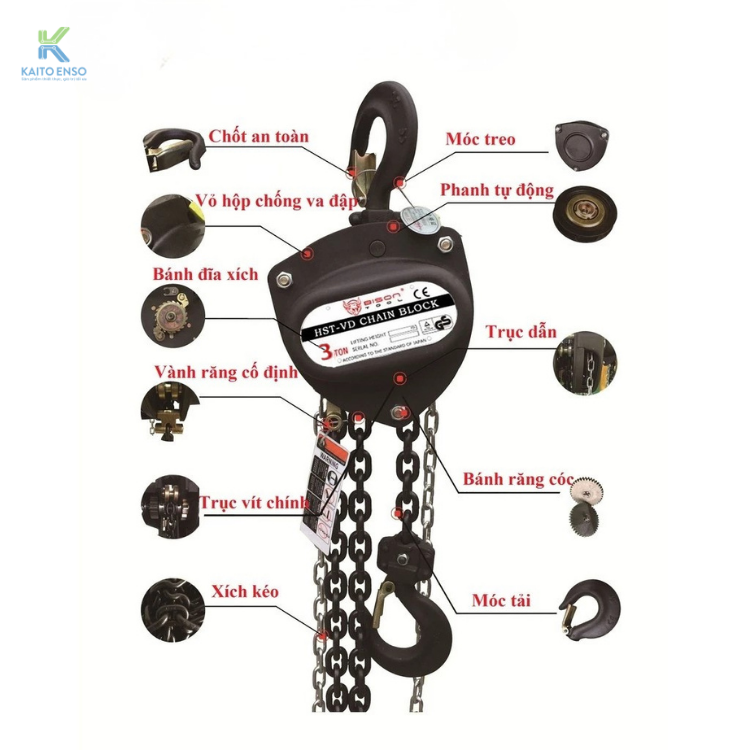

2.Cấu tạo của pa lăng xích kéo tay

Một bộ pa lăng xích kéo tay tiêu chuẩn được thiết kế vô cùng chắc chắn với các bộ phận cấu thành bao gồm:

Móc treo

Móc treo dùng để cố định pa lăng lên dầm thép, giá treo hoặc các kết cấu chịu lực.

Bộ phận này được chế tạo từ thép hợp kim cường độ cao và thường có khóa an toàn nhằm hạn chế tuột móc trong quá trình làm việc.

Xích kéo

Đây là dây xích người sử dụng tác động trực tiếp để vận hành thiết bị.

Khi kéo xích, lực sẽ được truyền vào hệ thống bánh răng bên trong để tạo ra lực nâng.

Xích tải

Xích tải là bộ phận chịu toàn bộ tải trọng của vật nâng.

Các dòng pa lăng chất lượng cao hiện nay thường sử dụng xích hợp kim G80 hoặc G100 có khả năng chịu lực lớn, chống mài mòn và tuổi thọ cao.

Hệ thống bánh răng

Đây là bộ phận quan trọng nhất của pa lăng.

Các bánh răng giúp khuếch đại lực kéo của người vận hành, nhờ đó chỉ cần một lực nhỏ vẫn có thể nâng vật nặng lên nhiều lần.

Ở các dòng pa lăng tải trọng lớn như 5 tấn hoặc 10 tấn, hệ thống truyền động thường có nhiều cấp bánh răng để tăng hiệu suất truyền lực.

Hệ thống phanh

Phanh tự động giúp giữ tải ở bất kỳ vị trí nào khi người vận hành ngừng kéo.

Đây là bộ phận quyết định đến mức độ an toàn của thiết bị.

Móc tải

Móc tải được kết nối trực tiếp với hàng hóa cần nâng.

Hầu hết các pa lăng hiện nay đều được trang bị khóa chống tuột nhằm tăng độ an toàn khi làm việc.

3.Nguyên lý hoạt động của pa lăng xích kéo tay

Pa lăng xích kéo tay hoạt động dựa trên nguyên lý khuếch đại lực cơ học.

Khi người sử dụng kéo xích điều khiển:

• Xích kéo làm quay bánh răng truyền động.
• Hệ thống bánh răng truyền lực đến bánh đĩa xích.
• Xích tải di chuyển giúp móc tải nâng hoặc hạ vật.
• Khi ngừng kéo, bộ phanh sẽ tự động khóa để giữ vật ở đúng vị trí.

Nhờ cơ cấu này, người vận hành có thể nâng tải trọng lớn với lực kéo nhỏ hơn rất nhiều so với trọng lượng thực tế của vật cần nâng.

Khi nâng vật lên: Người vận hành kéo sợi xích kéo tay theo chiều kim đồng hồ. Việc này làm quay đĩa xích kéo. Đĩa xích kéo làm quay trục truyền động truyền lực vào hệ thống bánh răng giảm tốc. Qua nhiều tầng bánh răng từ nhỏ đến lớn, tốc độ quay giảm đi nhưng lực kéo được nhân lên gấp hàng chục lần, làm quay đĩa xích tải để kéo vật nặng lên một cách từ từ.

Khi hạ vật xuống: Người vận hành kéo sợi xích kéo tay theo chiều ngược lại. Lực kéo lúc này sẽ tác động làm nhả nhẹ hệ thống phanh ma sát, cho phép trục tải quay ngược lại để nhả xích tải xuống dưới sự kiểm soát.

Khi dừng lại: Cơ chế phanh đĩa kết hợp bánh cóc tự động ép chặt lại dưới tác dụng của trọng lượng vật tư, giữ vật “treo” cố định trên không trung mà không bị rơi tự do.

4.Ưu và nhược điểm khi sử dụng pa lăng xích

Để có cái nhìn khách quan trước khi chọn mua, hãy cùng điểm qua những điểm mạnh và hạn chế của dòng sản phẩm này:

4.1. Ưu điểm nổi bật

• Tính cơ động tuyệt đối: Trọng lượng vừa phải, dễ mang vác và có thể hoạt động ở bất kỳ địa hình nào, kể cả vùng sâu vùng xa chưa có điện lưới.

• Tiết kiệm chi phí tối đa: Giá pa lăng xích kéo tay rẻ hơn rất nhiều so với pa lăng điện. Bạn cũng không tốn thêm chi phí vận hành (tiền điện, nhiên liệu).

• Độ bền bỉ cao: Do kết cấu hoàn toàn là cơ khí thuần túy, thiết bị rất ít khi hỏng vặt, chịu được môi trường làm việc khắc nghiệt (mưa gió, bụi bẩn).

• Dải tải trọng rộng: Đáp ứng mọi nhu cầu từ pa lăng xích 1 tấn, pa lăng xích 2 tấn, 3 tấn, 5 tấn cho đến các dòng siêu tải trọng 20 tấn.

4.2. Nhược điểm

• Tốc độ nâng hạ chậm: Do phải đánh đổi “được lợi về lực thì thiệt hại về đường đi”, bạn sẽ phải kéo xích khá nhiều vòng để nâng vật lên một khoảng cách ngắn.

• Tốn sức lao động: Phụ thuộc hoàn toàn vào cơ bắp nên không phù hợp cho các công việc đòi hỏi tần suất nâng hạ liên tục 24/7 với năng suất cao.

5.Ứng dụng của pa lăng xích kéo tay

Nhờ ưu điểm không phụ thuộc vào nguồn điện và thiết kế cơ động, pa lăng xích kéo tay là thiết bị “quốc dân” xuất hiện trong nhiều lĩnh vực đa dạng:

• Trong ngành xây dựng: Được dùng để nâng hạ vật liệu xây dựng, cấu kiện thép, giàn giáo, hoặc lắp ráp các đường ống kỹ thuật tại công trường. Đặc biệt hữu ích ở các công trình cao tầng hoặc vùng sâu vùng xa nơi dòng điện lưới chưa ổn định.

• Trong các gara và xưởng sửa chữa ô tô, cơ khí: Các kỹ thuật viên thường sử dụng pa lăng xích 1 tấn hoặc pa lăng xích 2 tấn kết hợp với khung cẩu để nhấc bổng động cơ, hộp số hoặc các cụm chi tiết máy nặng ra khỏi khoang xe một cách dễ dàng và chính xác.

• Trong kho bãi, bến tàu, cảng biển: Thiết bị hỗ trợ bốc xếp, dịch chuyển các thùng hàng, máy móc cồng kềnh lên xe tải hoặc boong tàu mà không tốn quá nhiều sức người.

• Trong ngành khai khoáng và nông nghiệp: Sử dụng để kéo, bốc dỡ khoáng sản trong hầm mỏ nhỏ hoặc nâng hạ các thiết bị máy nông nghiệp (máy cày, máy gặt) khi cần sửa chữa, bảo dưỡng giữa đồng ruộng.

• Ứng dụng trong gia đình và cứu hộ: Dùng để nâng hạ chậu cây cảnh kích thước lớn, nâng vật liệu khi sửa nhà, hoặc dùng như một thiết bị tời cứu hộ để kéo xe, chằng buộc các vật thể lớn khi gặp sự cố, thiên tai.

6. Hướng dẫn sử dụng pa lăng xích kéo tay an toàn, đúng kỹ thuật

Dù là thiết bị cơ học đơn giản, việc tuân thủ các nguyên tắc an toàn lao động khi sử dụng pa lăng xích là bắt buộc để tránh tai nạn nguy hiểm:

1. Kiểm tra trước khi vận hành: Luôn kiểm tra kỹ các mắt xích tải xem có bị mòn, nứt hoặc xoắn hay không. Đảm bảo phanh hoạt động nhạy và móc treo không bị hở chốt an toàn.

2. Tuyệt đối không nâng quá tải: Mỗi thiết bị đều có mức tải trọng giới hạn ghi rõ trên thân máy. Nâng quá tải có thể gây đứt xích hoặc vỡ bánh răng ngay lập tức.

3. Tư thế kéo xích chuẩn: Người kéo cần đứng thẳng dưới hướng chuyển động của xích kéo, kéo đều tay với lực ổn định, tránh giật cục mạnh.

4. Khu vực an toàn: Không được đứng hoặc di chuyển phía dưới vật đang được nâng hạ bằng pa lăng.

5. Bảo dưỡng định kỳ: Thường xuyên lau sạch bụi bẩn, tra dầu mỡ vào xích tải và các trục bánh răng để thiết bị luôn vận hành trơn tru và chống gỉ sét.

Các tải trọng pa lăng xích kéo tay phổ biến

Hiện nay pa lăng xích kéo tay được sản xuất với nhiều mức tải trọng khác nhau:

• Pa lăng 0.5 tấn
• Pa lăng 1 tấn
• Pa lăng 2 tấn
• Pa lăng 3 tấn
• Pa lăng 5 tấn
• Pa lăng 10 tấn
• Pa lăng 20 tấn

Việc lựa chọn tải trọng phù hợp giúp thiết bị hoạt động an toàn và tăng tuổi thọ.

KAITOENSO chuyên cung cấp pa lăng xích kéo tay chính hãng với nhiều mức tải trọng từ 0.5 tấn đến 10 tấn, đáp ứng nhu cầu của nhà xưởng, công trình và doanh nghiệp trên toàn quốc.

Khi mua hàng tại KAITOENSO, khách hàng được:

• Tư vấn lựa chọn đúng tải trọng sử dụng.
• Cung cấp sản phẩm chất lượng, nguồn gốc rõ ràng.
• Giá cạnh tranh.
• Giao hàng nhanh trên toàn quốc.
• Hỗ trợ kỹ thuật và bảo hành sau bán hàng.
