Pa Lăng Xích Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết

Trong các ngành công nghiệp nâng hạ, xây dựng hay sửa chữa cơ khí, việc di chuyển các vật thể có trọng tải lớn lên đến hàng tấn luôn là một thách thức. Để giải quyết bài toán này một cách kinh tế và linh hoạt nhất, pa lăng xích chính là giải pháp hàng đầu.

Vậy chính xác pa lăng xích  là gì? Thiết bị này có cấu tạo ra sao và ứng dụng thực tế như thế nào? Hãy cùng khám phá chi tiết trong bài viết dưới đây.

1.Pa lăng xích là gì?

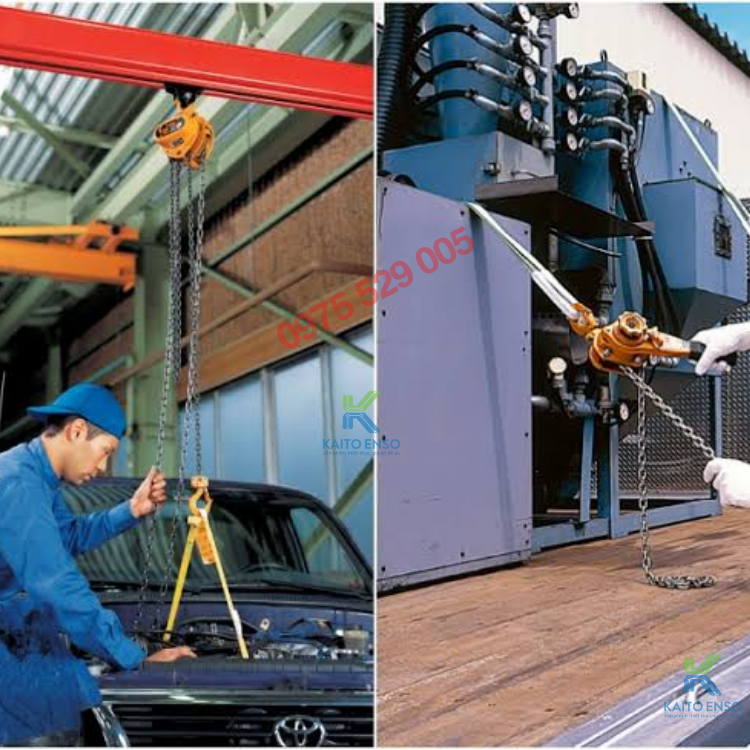

Pa lăng xích (Chain Hoist) là thiết bị nâng hạ sử dụng hệ thống xích tải, bánh răng và ròng rọc để nâng hoặc hạ vật nặng một cách an toàn. Đây là một trong những thiết bị nâng hạ phổ biến nhất hiện nay, được ứng dụng rộng rãi trong nhà xưởng, cơ khí chế tạo, kho vận, xây dựng, đóng tàu, lắp đặt máy móc và nhiều lĩnh vực công nghiệp khác.

Thiết bị này hoạt động dựa trên nguyên lý truyền động cơ học (bánh răng, đĩa xích) hoặc tích hợp động cơ điện để nhân lực tác động lên gấp nhiều lần. Nhờ đó, chỉ với một lực kéo/lắc tay vừa phải hoặc một nút bấm nhẹ nhàng, con người có thể nâng vật thể từ vài trăm kg cho đến hàng chục tấn lên cao.

Hiện nay trên thị trường, pa lăng xích có thể đáp ứng tải trọng từ 0,5 tấn đến trên 30 tấn tùy theo từng dòng sản phẩm và mục đích sử dụng.

2.Cấu tạo của pa lăng xích

Dù là loại cơ tay hay loại chạy bằng điện, một bộ pa lăng xích tiêu chuẩn đều được cấu thành từ các bộ phận cốt lõi sau:

1. Móc treo trên

Đây là bộ phận dùng để treo pa lăng lên dầm thép, khung nâng hoặc xe con di chuyển.

Móc treo thường được chế tạo từ thép hợp kim chịu lực cao nhằm đảm bảo khả năng chịu tải và độ an toàn trong quá trình vận hành.

2. Xích tải

Xích tải là bộ phận trực tiếp chịu lực nâng.

Thông thường xích tải được sản xuất từ thép hợp kim cường độ cao và trải qua quá trình xử lý nhiệt để tăng độ bền, chống mài mòn và chịu tải lớn.

3.Trục truyền động & Đĩa xích tải: Nơi các mắt xích tải tì vào để di chuyển khi hệ thống vận hành.

4. Hệ thống bánh răng

Đây được xem là “trái tim” của pa lăng xích.

Hệ thống bánh răng giúp khuếch đại lực kéo của người vận hành, từ đó cho phép nâng vật nặng hơn rất nhiều so với lực tác động ban đầu.

5. Bộ phanh

Bộ phanh có nhiệm vụ giữ tải trọng cố định ở bất kỳ vị trí nào khi người vận hành ngừng kéo.

Đây là bộ phận cực kỳ quan trọng liên quan trực tiếp đến an toàn sử dụng.

6. Móc tải dưới

Móc tải là điểm kết nối trực tiếp với vật cần nâng.

Hầu hết các pa lăng hiện đại đều được trang bị chốt khóa an toàn nhằm hạn chế tình trạng tuột tải trong quá trình nâng hạ.

3.Nguyên lý hoạt động của pa lăng xích

Để hiểu đơn giản, nguyên lý hoạt động của pa lăng xích dựa trên sự kết hợp giữa hệ thống ròng rọc và định luật đòn bẩy cơ học (hoặc mô-men xoắn của động cơ điện). Bản chất của quá trình này là “lợi về lực thì thiệt hại về đường đi”.

Nói một cách đơn giản:

Thay vì dùng sức nâng trực tiếp vật nặng, người vận hành chỉ cần kéo xích điều khiển. Lực kéo này sẽ được hệ thống bánh răng và ròng rọc khuếch đại lên nhiều lần, từ đó tạo ra lực nâng lớn hơn rất nhiều.

Ví dụ:

Một pa lăng xích 2 tấn có thể cho phép người vận hành nâng tải trọng hàng nghìn kg mà không cần sử dụng nguồn điện.

Nguyên lý này được ứng dụng rộng rãi trong các thiết bị nâng hạ công nghiệp hiện đại.

Bước 1: Tiếp nhận lực đầu vào

• Với pa lăng cơ (kéo/lắc tay): Khi người dùng kéo chuỗi xích kéo (hoặc lắc tay gạt), lực này sẽ làm quay đĩa xích kéo (hoặc trục truyền lực đầu vào).
• Với pa lăng điện: Khi bấm nút trên tay điều khiển, dòng điện kích hoạt mô tơ quay, tạo ra một mô-men xoắn lớn tại trục động cơ.

Bước 2: Nhân lực qua hệ thống bánh răng giảm tốc

Vòng quay tốc độ cao nhưng lực nhỏ từ đầu vào sẽ truyền qua hệ thống bánh răng truyền động bên trong hộp số.

• Khi bánh răng nhỏ (đầu vào) quay nhiều vòng sẽ thúc đẩy bánh răng lớn (đầu ra) quay chậm lại.
• Theo nguyên lý cơ học, khi vận tốc quay giảm đi bao nhiêu lần thì lực kéo ở đầu ra (mô-men xoắn) sẽ được nhân lên bấy nhiêu lần.

Bước 3: Cuốn nhả xích và nâng tải

Lực kéo sau khi được phóng đại lên hàng chục, hàng trăm lần sẽ truyền trực tiếp tới đĩa xích tải. Đĩa xích tải quay sẽ kéo sợi xích tải chuyển động, nâng móc tải và vật nặng lên cao (hoặc hạ xuống) một cách êm ái.

Chế độ giữ tải (Hệ thống phanh tự động)

Trong suốt quá trình nâng, hệ thống phanh đĩa (thường dựa trên lực ma sát và bánh răng cóc) luôn ở trạng thái sẵn sàng. Khi người dùng ngừng kéo xích/ngừng lắc tay hoặc buông nút bấm điện, lực quán tính tự động ép chặt đĩa phanh lại, khóa chặt trục truyền động giúp vật nặng “treo” cố định trên không trung mà không bị tuột rơi tự do.

4.Các loại pa lăng xích phổ biến hiện nay

Các loại pa lăng xích phổ biến hiện nay:

• Pa lăng xích kéo tay: Hoạt động 100% bằng sức người qua việc kéo một vòng xích nhỏ để làm quay hệ thống bánh răng nâng xích tải.
• Pa lăng xích lắc tay: Người vận hành đứng gần thiết bị và sử dụng một cần gạt (tay gạt) lắc qua lại để nâng hạ vật.
• Pa lăng xích điện: Sử dụng dòng điện (1 pha hoặc 3 pha) để vận hành mô tơ, tự động cuốn nhả xích thông qua tay điều khiển bấm nút.

4.1.Pa lăng xích kéo tay

Đây là loại được sử dụng phổ biến nhất.

Ưu điểm:

• Giá thành thấp
• Không cần điện
• Dễ bảo trì
• Độ bền cao

Ứng dụng:

• Nhà xưởng cơ khí
• Kho hàng
• Công trình xây dựng
• Xưởng sửa chữa

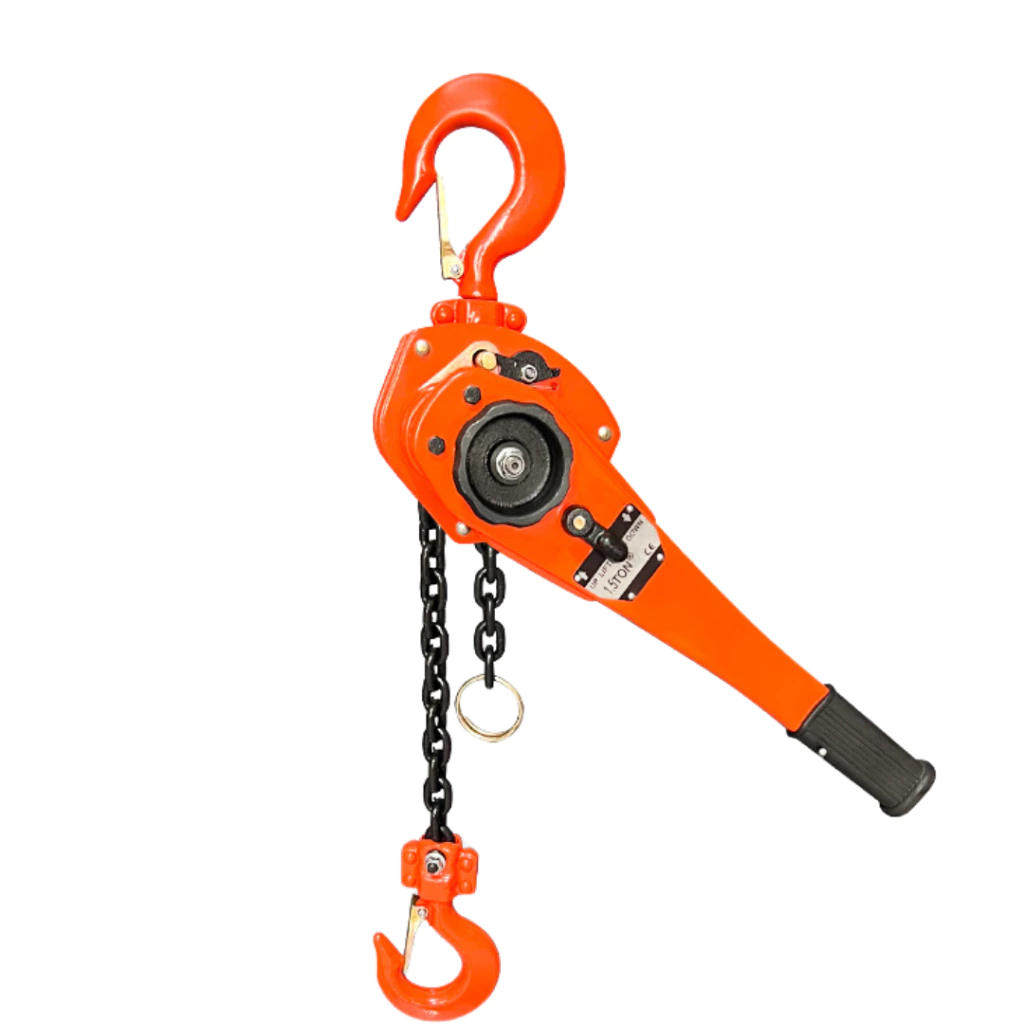

4.2 Pa lăng lắc tay

Loại pa lăng này sử dụng cần gạt thay vì kéo xích liên tục.

Ưu điểm:

• Có thể kéo ngang
• Thao tác linh hoạt
• Phù hợp không gian hẹp

Ứng dụng:

• Căng kéo kết cấu thép
• Cứu hộ
• Lắp đặt thiết bị

4.3.Pa lăng xích điện

Sử dụng động cơ điện để nâng hạ tải trọng.

Ưu điểm:

• Tốc độ nhanh
• Nâng hạ liên tục
• Năng suất cao

Ứng dụng:

• Nhà máy sản xuất
• Dây chuyền công nghiệp
• Kho logistics

5.Tại sao pa lăng xích lại được ưa chuộng?

Khả năng chịu tải cực tốt: Kết cấu xích hợp kim cứng cáp hơn hẳn dây cáp vải, ít bị ma sát mài mòn cắt đứt như cáp thép khi gặp góc cạnh sắc nhọn.

Độ an toàn cao: Cơ chế phanh cơ khí kép hoặc phanh điện từ hoạt động nhạy bén, giảm thiểu tối đa rủi ro lao động.

Kinh tế và bền bỉ: Chi phí đầu tư ban đầu hợp lý, tuổi thọ thiết bị cao và rất dễ bảo dưỡng, thay thế linh kiện (như thay xích, thay móc).

Tiết kiệm nhân công: Một người vẫn có thể vận hành thiết bị nâng tải trọng lớn.

Tăng năng suất làm việc :Giảm thời gian bốc dỡ và lắp đặt hàng hóa.

Độ an toàn cao: Được trang bị cơ cấu phanh và móc khóa an toàn.

6. Cách lựa chọn pa lăng xích phù hợp

Khi mua pa lăng xích, cần quan tâm đến các yếu tố:

– Tải trọng nâng

Các mức phổ biến:

• 0,5 tấn
• 1 tấn
• 2 tấn
• 3 tấn
• 5 tấn
• 10 tấn

Nên chọn tải trọng lớn hơn tải thực tế khoảng 20–30%.

– Chiều cao nâng

Các mức phổ biến:

• 3 mét
• 6 mét
• 9 mét
• 12 mét

– Môi trường làm việc

• Trong nhà
• Ngoài trời
• Hóa chất
• Độ ẩm cao

– Tần suất sử dụng

Nếu sử dụng thường xuyên nên ưu tiên pa lăng điện.

Những lưu ý khi sử dụng pa lăng xích

• Không nâng quá tải trọng cho phép.
• Kiểm tra xích và móc tải trước khi sử dụng.
• Không đứng dưới vật đang được nâng.
• Bảo dưỡng định kỳ hệ thống bánh răng và phanh.
• Thay thế ngay các bộ phận có dấu hiệu hư hỏng.

Pa lăng xích là thiết bị nâng hạ quan trọng trong sản xuất công nghiệp hiện đại. Nhờ cấu tạo đơn giản, khả năng nâng tải lớn, độ bền cao và chi phí đầu tư hợp lý, pa lăng xích đang được sử dụng rộng rãi trong nhà máy, xưởng cơ khí, kho hàng, công trình xây dựng và nhiều lĩnh vực khác.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn pa lăng phù hợp sẽ giúp doanh nghiệp nâng cao hiệu quả làm việc, đảm bảo an toàn lao động và tối ưu chi phí đầu tư thiết bị nâng hạ.
